1.概述

在電力系統保護整定計算過程中，需要獲得準確的一次設備的參數。對于輸電線路(包括架空線和電纜)的參數，雖然可以通過理論計算獲取，但由于受線路所經環境、 地質情況和架設方式等影響，計算值難以準確。所以規程規定，新線路(包括破口線路)在投運前均應實測參數。本文介紹一些簡單、實用的電力線參數測量方法。

輸電線工頻參數包括正序阻抗、負序阻抗、零序阻抗、正序電容和零序電容。輸電線是靜止元件，其正、負序阻抗相同。電力系繞正常運行時，電源是對稱的，所以測量工頻參數時，所用的試驗電源必須對稱，相序必須與變電站的工作電源隔離，通常使用隔離變壓器隔離。新建高壓輸電線路在投入之前，除了檢查線路絕緣情況、核對相位外，還應測量各種工頻參數值，以作為計算系統短路電流、繼電器保護整定、推算潮流分布和選擇合理運行方式等工作的實際依據。一般應測得參數有直流電阻、正序阻抗、零序阻抗、相間電容、正序電容和零序電容。對于同桿架設的許多回路或距離較近、平行段較長的線路，還應測量耦合電容和互感阻抗。

2.工頻參數的測量方法

2.1正序阻抗Z1測量

接線如圖1。測量方法：將線路末端三相短路(短路線應有足夠的截面，且連接可靠)，在線路始端加上三相工頻電源，用電壓表測量始端相線之間的電壓，用電流表測量每相電流，用功率表測量功率，。對于正序阻抗，三相的阻抗值相同，在測量三相線之間的電壓、電流后，即可算出阻抗。為獲得電阻R1、電抗X1和阻抗角φ1可采用兩個功率表測三相功率的方法。

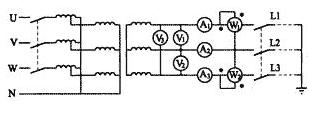

圖1 正序阻抗測量接線圖

計算公式：Z1 = U1/ (根號下3 I1)

其中：U1=(U11+U12+U13)/3，

I1=(I11+I12+I13)/3;R1=P/(3I12)，其中P=P1+P2，P1應為負值;

φ1=arccos (R1/Z1)

以上各式中，U11，U12，U13：電壓表V1，V2，V3的讀數,測量的值均為線電壓。I11，I12，I13：電流表A1，A2，A3的讀數，測量的值均為每一相的電流。P1，P2：功率表W1，W2的讀數。

2.2零序阻抗Z0測量

測量方法：零序阻抗測量時將線路末端三相短路接地，始端三相短路接單相交流電源，調整調壓器使所施加電壓、電流盡可能大，表計檔位都準確后讀數記錄，同時應注意相鄰線路造成的零序還感應電勢，常對零序阻抗的測量造成偏差，所以加壓前應先測試一下線路上的零序感應電動勢，若感應電動勢達到所施加的零序電壓的5%以上時，應采取矯正措施，一般無特殊原因，零序阻抗約為正序阻抗的3倍。

圖2 零序感應電動勢測量接線圖

由于每個變電站往往不止一回出線，線路途中也可能遇到其他線路，所以有時會有較大的感應電動勢Ug，Ug的測量方法如圖3。若在測量中不把Ug考慮進去，最后的計算結果可能與實際值相差甚遠。為此可采取正、反向電壓測量法(圖2)，首先將隔離變壓器的輸出a接上線路，輸出b接地，測得U01，I01和P01;然后將輸出a接地，輸出b接線路，測得U02，I02和P02，保證I02=I01。在測零序阻抗的過程中，應盡可能快，因?yàn)樵诙虝r(shí)間內，認為Ug的相位與幅值是不變的。為求得零序電壓Ug，可做出向量圖，如圖4(c)。

圖3 測量感應電壓接線圖

圖4 零序阻抗測量等值電路及向量圖

由于Z0固定，兩次所加電流大小相等，所以θ1=θ2=θ，UZ1=UZ2=U0，依照三角關系得

Ug2=U012+U02-2U01U0cos θ，(2-1)

Ug2= U022+U02-2U02U0cos θ，(2-2)

整理式(2-1)和式(2-2)后得

則Z0=3U0/I0;

又因 φ01 =arccos[P01/(I0U01)];

φ02 =arccos[P02/(I0U02)];

則φ0 =(φ01+φ02)/2;

R0 =Z0cos φ0;

X0 =Z0sin φ0;

由此可見，輸電線的零序阻抗比正序阻抗大，一般是3倍左右。這一方面是由于3倍零序電流通過大地返回，大地電阻使線路每相等值電阻增大;另一方面，由于三相零序電流同相位，每一相零序電流產生的自感磁通與來自另兩相的零序電流產生的互磁通互相助增，使每相的等值電感增大。

2.3零序互感Z0m的測量

對于平行架設的輸電線，還應該測量它們之間的零序互感Z0m，接線如圖5所示。測量方法：將兩回線末端線路地開關合上，始端分別三相短接，測得兩回線間的感應電壓Ug′。在第一回線由隔離變壓器a側加入試驗電源，b接地，測得第二回線的感應電壓U01′;然后由b向第一回線加入電流I0′，a接地，測得第二回線的感應電壓U02′，可得出以下公式：

圖5 平行線互感的測量

Z0m的值應為零序阻抗的30%～ 70%。實際操作時，這一項目可在測兩條線零序阻抗時任一過程中完成。

2.4正序電容C1的測量

接線如圖6，線路末端處于三相開路狀態，通過隔離變壓器對線路施加三相對稱正序電源。測得I1，I2，I3，U1，U2和U3。不難得出如下公式：

U= (U1+U2+U3) /3

I= ( I1+I2+I3) /3

C1=1/ (2πfXC1)

圖6 正序電容測量接線圖

2.5零序電容C0的測量

接線如圖7，測量方法：將線路末端開路，始端三相短接，在始端用隔離變壓器對線路加入單相電壓，測得U0和I0。一般無特殊原因零序電容近似等于正序電容的2/3。

XC0=3U0/I0

C0=1/ (2πfXC0)

圖7 零序電容測量接線圖

3結束語

3.1對于平行線路的，必須在試驗開始前測量線路感應電壓值，測量時必須佩帶絕緣手套，穿絕緣靴。在有感應電壓的線路上測試時，必須將另一回線路同時停電，方可進行試驗，以保證測試工作的安全及測量的準確度。 測試前，首先將被測線路三相短接并接地，充分放電，以釋放因線路電容積累的靜電量。測量用的導線應使用絕緣導線，其端部應有絕緣套，放電后拆除三相短路接地線之后，用高內阻電壓表或靜電電壓表檢查各項對地是否還有感應電壓。

3.2 測試用的設備和儀表應根據試驗電壓和測試參數的估算值進行適當選擇，表計的準確度一般不低于0.5級。測量時應記錄線路兩側的溫度、濕度和氣候條件及試驗中的異常情況。
